| MOQ: | 1 |
| prezzo: | negotiable |
| imballaggio standard: | Cartone |
| Periodo di consegna: | 90 giorni |
| metodo di pagamento: | L/C, T/T, D/P, D/A |
| Capacità di approvvigionamento: | 1 set/set ogni 15-35 giorni |

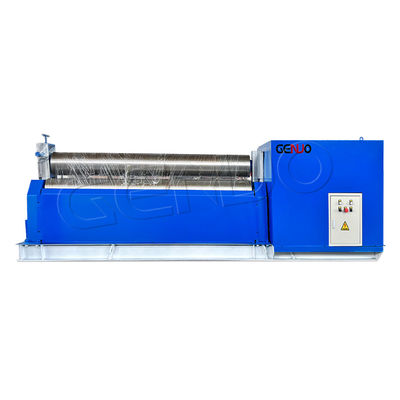

GENUO Simmetria meccanica MS3R Serie 3 Piastra a rulli.
La serie MR3R è una macchina per laminare le lamiere con azionamento meccanico e adotta una struttura simmetrica a 3 rulli con la bobina superiore che si muove verticalmente al centro tra i due rulli inferiori.che si ottiene tramite l'azionamento della viteIl grano, il verme e la vite di piombo, i due rulli inferiori ruotano e forniscono ai materiali della piastra la coppia attraverso il
il collegamento dell'ingranaggio di uscita del moderatore con l'ingranaggio dei rulli inferiori.
Quando si tolgono i pezzi da lavorare, il rullo superiore può essere separato.
Su richiesta, possiamo installare tipi di ruote laterali per piegare diversi tipi di lamiera.
Questa macchina ha i vantaggi di una struttura semplice, stabilità e facile funzionamento.
• Nota:specificazione che oltre i 25×2500 adotta scariche idrauliche di ribaltamento.
• Le specifiche speciali possono essere personalizzate; la lunghezza tra 1000 e 4000 mm è opzionale.
| Attrezzature standard | Attrezzature opzionali |
|---|---|
| ▲ telecomando con pulsante wireless | △ console di controllo a schermo digitale |
| ▲ Rollatore di scarico e temperatura C45 | △42CrMo, rulli di forgiatura solidi |
| ▲ Componenti elettrici Schneider & Omron | △Rulli laterali a motore |
| ▲ attrezzature antindurimento in lega di rame | △Anello a rulli intagliato a segmento |
| ▲ NSK Cuscinetto autoallineante a doppia fila | △Lubrificazione manuale centralizzata |
| ▲ Copertura di lamiera chiusa | △Colori personalizzati |
|
Rotoli di lavoro
Il rullo è il componente più importante della macchina di laminazione, la sua qualità e prestazioni hanno un impatto diretto sul servizio
I rulli di lavoro sono realizzati in acciaio di alta resistenza di alta qualità 42CrMo, dopo forgiatura, ruggine, raffreddamento e temperatura, HB240 ~ 300,con una lunghezza di 20 mm o più, ma non superiore a 20 mm, secondo le norme JB/ZG4289-86 in acciaio a rotoli. |
|
Componenti elettrici
I componenti Schneider Electric garantiscono il funzionamento stabile della macchina.Il modulo di controllo integrato del gruppo di valvole idrauliche rende il blocco scorrevole muoversi senza intoppi e con precisioneE l'operatore e tutte le parti della macchina hanno giocato una buona protezione.
|
|
Rotazione del rullo
Motore passo a passo- Transmissione planetaria - Rollo di lavoro
La geometria simmetrica del movimento del rullo, caratterizzata dai rulli di piegatura a 3 rulli della serie, garantisce una trazione ottimale. Il rullo superiore può piegare la piastra spostandosi su e giù,mentre il rotolamento inferiore fisso può realizzare il rotolamento della piastra girando avanti e indietroIl cuscinetto autoallineante a fila del rullo superiore con bassa resistenza svolge un ruolo importante nel sostenere e prevenire lo scivolamento della lamiera nella massima misura.
La macchina è una struttura meccanica simmetrica a tre rulli. Il rulliere superiore si muove su e giù nel centro dei due rullieri inferiori.I due rulli inferiori fungono da principali rulli motori. Innescando, ruota tra il cambio di uscita della trasmissione e il rullo inferiore, fornendo così coppia alla piastra di piegatura.
| Motore principale | Cuscinetti a rulli | Elementi elettronici | Pannello di controllo |
| Il motore principale ruota la potenza tramite il riduttore e il rullo di trasmissione. | L'ampio cuscinetto auto-allineante fa ruotare il rullo più liscio. | Schneider Electric mantiene la macchina stabile e ha una lunga durata. | Pannello elettrico e telecomando.Sicuro e facile da usare. |
| Modello | Spessore massimo della piastra (mm) | Larghezza massima della piastra (mm) | Limite di resa della piastra (MPa) | Velocità di rotolamento (m/min) | Il mio giorno. di piastra a pieno carico (mm) |
Diametro del rullo superiore (mm) | Diametro del rullo inferiore (mm) | Spazio tra due rulli inferiori (mm) | Motore principale (kW) |
Dimensione (L×W×H) ((mm) |
| MS3R-6X1500 | 6 | 1500 | 265 | 7.16 | 380 | 180 | 160 | 210 | 5.5 | 3310x1210x1330 |
| MS3R-6X2000 | 6 | 2000 | 265 | 7.16 | 380 | 180 | 160 | 220 | 5.5 | 3810x1210x1330 |
| MS3R-6X2500 | 6 | 2500 | 265 | 7.16 | 500 | 190 | 170 | 260 | 7.5 | 4310x1210x1330 |
| MS3R-6X3200 | 6 | 3200 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 5200 x 1400 x 1200 |
| MS3R-8X2000 | 8 | 2000 | 265 | 7.16 | 450 | 190 | 170 | 260 | 7.5 | 3810x1210x1330 |
| MS3R-8X2500 | 8 | 2500 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 4500x1420x1610 |
| MS3R-12X2000 | 12 | 2000 | 265 | 5 | 500 | 240 | 200 | 310 | 11 | 4050x1420x1610 |
| MS3R-12X2500 | 12 | 2500 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 5000x1500x1300 |
| MS3R-12X3000 | 12 | 3000 | 265 | 5 | 650 | 280 | 240 | 360 | 15 | 5500x1500x1300 |
| MS3R-16X2000 | 16 | 2000 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 4500x1500x1300 |
| MS3R-16X2500 | 16 | 2500 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 5000x1500x1300 |
| MS3R-16X3200 | 16 | 3200 | 265 | 5 | 900 | 340 | 280 | 440 | 22 | 6300x1600x1900 |
| MS3R-20X2000 | 20 | 2000 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 4500x1500x1300 |
| MS3R-20X2500 | 20 | 2500 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5600x1600x1900 |
| MS3R-25x2000 | 25 | 2000 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5100x1600x1900 |
| MS3R-25x2500 | 25 | 2500 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 6000x4600x2150 |
| MS3R-30x2000 | 30 | 2000 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 5500x1460x2150 |
| MS3R-30X2500 | 30 | 2500 | 265 | 4.34 | 1100 | 460 | 380 | 600 | 45 | 6900x2300x2800 |
| MS3R-30x3000 | 30 | 3000 | 265 | 5 | 1200 | 460 | 400 | 600 | 45 | 7400x2300x2800 |
| MS3R-30x3200 | 30 | 3200 | 265 | 5 | 1200 | 500 | 400 | 600 | 45 | 7600x2300x2800 |
| MS3R-40x2000 | 40 | 2000 | 265 | 5 | 1200 | 480 | 400 | 600 | 45 | 6400x2300x2800 |
