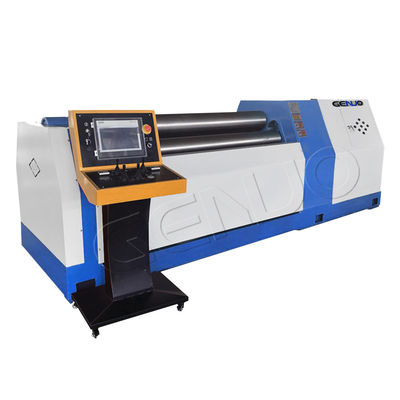

2000mm 2500mm 3000mm Macchina idraulica CNC a quattro rotoli per piegare piastre

GENUO HC4R Serie 4 cilindrata idraulica CNC laminatrice di piastre ha la funzione di pre-dobbiamento della parte finale della piastra e la funzione di laminatura CNC.e può completare la pre-piegatura e la formazione del rotolo del pezzo di lavoro senza girare la testa.

Il rullo di lavoro superiore della macchina è il rullo principale, mentre il rullo inferiore e entrambi i lati del rullo sono azionati idraulicamente.Lo spostamento dell'ascensore è controllato dal computer ed è livellato automaticamente. Il display dello schermo mostra una precisione di sincronizzazione di ± 0,1 mm. L'inclinazione e il ripristino del corpo del cuscinetto di ribaltamento è una trasmissione idraulica,la bilancia del rullo superiore è dotata di un meccanismo di bilanciamentoLa macchina è dotata di un dispositivo di bloccaggio di sicurezza ed è sicura.

Grazie al suo funzionamento completo, ad alta precisione e facile da usare, questo dispositivo è il dispositivo di bobina CNC contemporaneo ideale.È il modello ideale per la laminazione di pezzi circolari e a forma di arco in energia, trasporti, petrolio, chimica, caldaie, costruzione navale, idroelettrica e strutture metalliche.

Rotoli di lavoro   Il rullo è il componente più importante della macchina di laminazione, la sua qualità e prestazioni hanno un impatto diretto sul servizio la durata della macchina di laminazione e la precisione della laminazione. I rulli di lavoro sono realizzati in acciaio di alta resistenza di alta qualità 42CrMo, dopo forgiatura, ruggine, raffreddamento e temperatura, HB240 ~ 300,con una lunghezza di 20 mm o più, ma non superiore a 20 mm, secondo le norme JB/ZG4289-86 in acciaio a rotoli.

Componenti elettrici   Germania SIEMENS componenti elettrici assicurano il funzionamento stabile della macchina.Il modulo di controllo integrato del gruppo di valvole idrauliche rende il blocco scorrevole muoversi senza intoppi e con precisioneE l'operatore e tutte le parti della macchina hanno giocato una buona protezione. Il motore Siemens Low Noise and Powerful Force garantisce la durata di servizio della macchina e migliora la stabilità del funzionamento della macchina.

Sistema di controllo CNC

Grazie al controllo CNC e al PLC di Siemens, un'eccellente interfaccia di funzionamento HMI permette alla nostra macchina di piegatura di funzionare a volontà.SIEMENS Smart Line fornisce un'interfaccia amichevole per gli utenti per monitorare il funzionamento delle macchine nel sistema di controllo.
GENUO La macchina di laminazione è dotata di un pannello di funzionamento indipendente e di un programma di laminazione automatico che consente di operare con un solo pulsante.Questa macchina può automaticamente laminare e formare in una sola volta.
Potenti funzioni di memorizzazione e richiamo dei dati, centinaia di programmi per specifiche di laminazione automatizzata.Il sistema è compatibile con programmi di funzionamento manuale e può essere azionato manualmente quando necessario.
Allo stesso tempo, il software di configurazione fornisce anche agli utenti una varietà di funzioni, come la gestione delle formule, la gestione del livello di sicurezza, la gestione del linguaggio, ecc.

Rotazione del rullo

Motore idraulico - cambio planetario - rullo di lavoro

Il rullo superiore è un rullo motore di una macchina di piegatura a 4 rulli.non attraverso la trasmissione di trasmissione intermedia, che è il metodo di azionamento più efficiente.

Il motore idraulico è dotato di un freno immediato per consentire al rullo di fermarsi con precisione nello stato di pre-piegatura.

Sistema idraulico

Ogni circuito dell'olio è orientato con due valvole di rilievo per regolare la pressione. La pressione massima di regolazione per ogni circuito dell'olio è di 25 MPa.e l'altra valvola di sollievo è impostata a 16 MPaPer garantire la precisione di sincronizzazione delle bombole di olio principali a entrambe le estremità di ciascun rotolo di lavoro in movimento,i sensori di spostamento ad alta precisione sono installati sui scaffali sinistro e destro e sui telai di inclinazione;Attraverso i sensori di pressione, il sistema di controllo del microcomputer rileva e regola i movimenti dei pistoni del cilindro di olio principale per ottenere la precisione delle due estremità del rullo di lavoro.

Vantaggi del nostro sistema idraulico:
a. La tecnologia unica di scarica preliminare è adottata per evitare efficacemente lo shock idraulico e migliorare la durata
della condotta e delle guarnizioni.
b. I componenti idraulici sono di marca giapponese YUKEN e NO.K, parti di elevata qualità per garantire la
la stabilità del sistema idraulico.
c. ciascuna porta di ingresso e di uscita del sistema idraulico è dotata di punti di rilevamento corrispondenti, che
La pompa d'olio adotta un tipo di montaggio più basso e assorbe l'olio a pressione positiva.e tutti i dispositivi di trasmissione possono avvisare automaticamente di guasti.

La macchina è una macchina per piegare piastre a quattro rulli, la cui struttura è mostrata come disegno, il rullione superiore come rullione di iniziativa, il rullione inferiore e i rullioni laterali come rullioni azionati; il rullione superiore è fissato,il rullo verso il basso fa il movimento su e giùIl rullo superiore è un'iniziativa meccanica, mentre il rullo inferiore e i rulli laterali sono azionati dallo attrito delle piastre e dei rulli.Il rullo verso il basso e i rulli laterali sono azionati da un serbatoio idraulico di olio per eseguire il movimento di sollevamento.
Anche i cuscinetti a rulli superiori sono azionati da un serbatoio idraulico. Il cuscinetto e il serbatoio di olio sono installati sul lato sinistro e destro del telaio della macchina.
