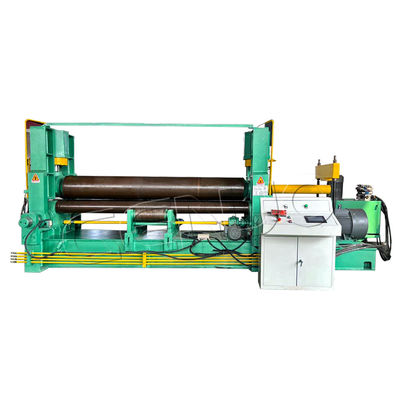

Macchina di rotolamento a piastre a tre rotoli idraulica universale 2000 mm 2500 mm 3000 mm 3200 mm

GENUO Hydraulic UNIVERSAL HU3R Series 3 Roller Plate Rolling Machine può pre- piegare il bordo della piastra e può ruotare il rullo di pressatura per alimentare la piastra;
Il movimento di tutti e tre i rulli deve essere posizionato in base alle esigenze di laminazione,Pre-piegatura e arrotondamento (il rullo di pressatura superiore piega la piastra con un indentore idraulico di sollevamento come una macchina da piegatura■ i due rulli laterali di pressatura si muovono orizzontalmente e cambiano la posizione geometrica in funzione delle esigenze di stampaggio;Può cooperare con il sistema di controllo CNC per ottenere un'elevata precisione di laminazione e rotondità;
Il foglio è alimentato orizzontalmente e l'estremità di alimentazione è sempre orizzontale;
I tre rulli di pressatura possono essere inclinati in base all'angolo geometrico del cono per realizzare il rotolamento del cono.

Rotoli di lavoro   Il rullo è il componente più importante della macchina di laminazione, la sua qualità e prestazioni hanno un impatto diretto sul servizio la durata della macchina di laminazione e la precisione della laminazione. I rulli di lavoro sono realizzati in acciaio di alta resistenza di alta qualità 42CrMo, dopo forgiatura, ruggine, raffreddamento e temperatura, HB240 ~ 300,con una lunghezza di 20 mm o più, ma non superiore a 20 mm, secondo le norme JB/ZG4289-86 in acciaio a rotoli.

Componenti elettrici   Germania SIEMENS componenti elettrici assicurano il funzionamento stabile della macchina.Il modulo di controllo integrato del gruppo di valvole idrauliche rende il blocco scorrevole muoversi senza intoppi e con precisioneE l'operatore e tutte le parti della macchina hanno giocato una buona protezione. Il motore Siemens Low Noise and Powerful Force garantisce la durata di servizio della macchina e migliora la stabilità del funzionamento della macchina.

Sistema di controllo CNC

Grazie al controllo CNC e al PLC di Siemens, un'eccellente interfaccia di funzionamento HMI permette alla nostra macchina di piegatura di funzionare a volontà.SIEMENS Smart Line fornisce un'interfaccia amichevole per gli utenti per monitorare il funzionamento delle macchine nel sistema di controllo.
GENUO La macchina di laminazione è dotata di un pannello di funzionamento indipendente e di un programma di laminazione automatico che consente di operare con un solo pulsante.Questa macchina può automaticamente laminare e formare in una sola volta.
Potenti funzioni di memorizzazione e richiamo dei dati, centinaia di programmi per specifiche di laminazione automatizzata.Il sistema è compatibile con programmi di funzionamento manuale e può essere azionato manualmente quando necessario.
Allo stesso tempo, il software di configurazione fornisce anche agli utenti una varietà di funzioni, come la gestione delle formule, la gestione del livello di sicurezza, la gestione del linguaggio, ecc.

Sistema idraulico

Ogni circuito dell'olio è orientato con due valvole di rilievo per regolare la pressione. La pressione massima di regolazione per ogni circuito dell'olio è di 25 MPa.e l'altra valvola di sollievo è impostata a 16 MPaPer garantire la precisione di sincronizzazione delle bombole di olio principali a entrambe le estremità di ciascun rotolo di lavoro in movimento,i sensori di spostamento ad alta precisione sono installati sui scaffali sinistro e destro e sui telai di inclinazione;Attraverso i sensori di pressione, il sistema di controllo del microcomputer rileva e regola i movimenti dei pistoni del cilindro di olio principale per ottenere la precisione delle due estremità del rullo di lavoro.

Vantaggi del nostro sistema idraulico:
a. La tecnologia unica di scarica preliminare è adottata per evitare efficacemente lo shock idraulico e migliorare la durata
della condotta e delle guarnizioni.
b. I componenti idraulici sono di marca giapponese YUKEN e NO.K, parti di elevata qualità per garantire la
la stabilità del sistema idraulico.
c. ciascuna porta di ingresso e di uscita del sistema idraulico è dotata di punti di rilevamento corrispondenti, che
La pompa d'olio adotta un tipo di montaggio più basso e assorbe l'olio a pressione positiva.e tutti i dispositivi di trasmissione possono avvisare automaticamente di guasti.

Il rotolo di supporto della macchina è installato nella parte inferiore del rotolo inferiore, in modo che il foglio e il materiale della piastra spessa formino un cilindro perfetto, con un dispositivo di piegatura conico, facile da piegatura conico,processo di piegatura multifunzione come il bordo pre-piegatore ad alta precisioneControllo digitale semplice, piegatura speciale.
