| MOQ: | 1 |
| prezzo: | negotiable |
| imballaggio standard: | Cartone |
| Periodo di consegna: | 90 giorni |
| metodo di pagamento: | L/C, T/T, D/P, D/A |
| Capacità di approvvigionamento: | 1 set/set ogni 15-35 giorni |

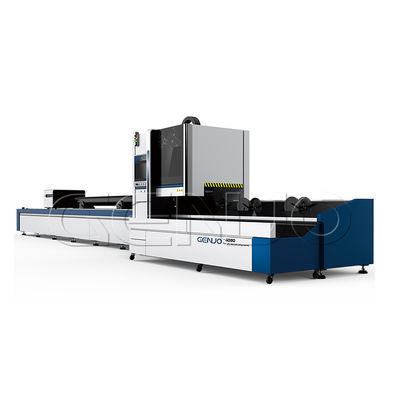

Genuo Cyclone GNAT serie macchina automatica di taglio laser per tubi, rivolta alle esigenze dei clienti nel mercato del taglio di profili e tubi, può soddisfare il taglio,apertura e taglio di contorno di tubi rotondi, tubi quadrati, tubi rettangolari, tubi a scanalatura U, tubi in acciaio a forma di H, tubi a forma speciale e altri profili di tubi in acciaio al carbonio, acciaio inossidabile e lega di alluminio.Apertura e taglio dei profili, quali tubi di taglio dei profili, progettazione di pinzazione a doppio mandrino pneumatica anteriore e posteriore, regolazione automatica del centro e può elaborare tubi di diametro super grande; zero taglio di coda può risparmiare materiale e preoccupazione.Il potente supporto intelligente galleggiante a più punti garantisce l'elevata precisione, alta velocità e bassa perdita di taglio dei tubi. 2 kW ~ 4 kW opzionali.
|
Attrezzature standard |
Attrezzature opzionali |
|
▼ sorgente laser Raycus o Max |
▽Fonte laser IPG o nLIGHT |
| ▼Testa di taglio laser WSX o RayTools | ▽Testa di taglio laser PRECITEC |
| ▼Software di controllo GENUO-Cypcut | ▽Sistema di controllo CNC Beckhoff |
| ▼Cornice ad alta resistenza alla tensione | ▽Sistema automatico di alimentazione del tubo |
| ▼Φ220 Forno pneumatico automatico | ▽Φ350 Forno pneumatico automatico |
| ▼Motovario riduttore planetario | ▽Reduttore planetario alfa |
| ▼YYC porta ingranaggi, HIWIN guide rail | ▽Racconto di Atlanta, rotaia Rexroth. |
| ▼Sistema di raffreddamento ad acqua Hanli | ▽Dispositivo regolatore di potenza |
| ▼Sistema di lubrificazione automatico | ▽Sistema di compressione dell'aria |
La macchina speciale di taglio laser per tubi è composta da 7 assi
Può realizzare il taglio di tubi rotondi, quadrati, rettangolari ed ellittici
Può realizzare la formazione e la lavorazione di tubi di 6 metri in una sola volta e può essere dotata di macchine per il taglio di tubi di 9 metri e 12 metri con lunghezze e diametri di tubi diversi.
L'apparecchiatura è equipaggiata con l'albero di alimentazione e l'albero di trazione, che può
ridurre notevolmente gli sprechi dei rifiuti di trasformazione
Può tagliare più tubi con diverse direzioni e diametri sul tubo principale
Può tagliare la superficie del solco ad angolo variabile
E' conosciuta come macchina di taglio di tubi ed esperta di materiali nel settore.
| Fusoliera pneumatica anteriore | Fusoliera pneumatica posteriore | Sostegno speciale |
| Rilevare in modo intelligente lo stato della mascella e ottenere facilmente i dati del tubo. | La pressione dell'aria corrisponde automaticamente alla pressione appropriata e regola la forza di fissaggio. | Evitare l'affacciamento e la deformazione dei tubi, migliorare la precisione del taglio. |
| Generatore laser avanzato | Controllo CNC di taglio intelligente |
|
Configurazione standard di un generatore laser Raycus o MAX stabile ed efficiente. Progettazione modulare, sistema altamente integrato, privo di manutenzione, alta affidabilità.
La potenza del laser è regolabile continuamente, con elevata qualità del fascio e elevata stabilità del laser.Rispetto ad altri laser simili sul mercato, il nostro laser ha ovvi vantaggi.
|
L'intera serie di macchine per il taglio laser è dotata del software di controllo del taglio laser CypCut o del software di controllo del taglio laser ad altissima potenza HypCut.Con sistema di posizionamento visivo ad alta precisione e sistema CNC integrato successivamente.
È facile da usare e ha funzioni potenti, che possono soddisfare e applicarsi a varie occasioni di elaborazione.Opzionale Germania PA8000Sistema di taglio CNC Siemens |
| Un potente sistema di bloccaggio | Cornice pesante di alta resistenza |
|
Il manico multifunzionale offre alla macchina di taglio di tubi GENUO un'ampia gamma di capacità di lavorazione.tubo rotondo Φ 50 mm-360 mm, lunghezza laterale del tubo quadrato 50*50mm-250*250mm.
L'elevata coppia e il grande servomotore ad inerzia consentono di raggiungere un'accelerazione più veloce e una velocità di scarico più elevata. |
Il telaio della macchina è saldato con acciaio strutturale al carbonio di alta qualità con resistenza alla trazione fino a 500 MPa.prevenzione delle deformazioni, più durevole. Poi dal centro di lavorazione di precisione di portale su larga scala per l'elaborazione di precisione. |
|
|
Testa laser esattamente abbinata
Tutte le macchine di taglio laser Genuo sono dotate standard di teste di taglio laser autofocalizzanti WXS o Raytools. Le teste di ritaglio hanno un motore incorporato, che spinge la lente di messa a fuoco attraverso un meccanismo lineare per cambiare posizione automaticamente.
|
|
|
Parti di trasmissione ad alta precisione
Reduttore di flangia speciale giapponese SHIMPO o francese Motovario, scaffale e pignone di precisione, guida lineare silenziosa.
Lasciate che la macchina funzioni in modo molto fluido ed efficiente. La produzione di parti meccaniche è notevolmente ridotta.
|
|
|
Componenti elettrici di qualità superiore
La macchina adotta un servomotore giapponese Fuji o Panasonic e guida fino a 6000r / min.
Gli accessori elettrici principali sono Schneider e
|
|
Sistema di alimentazione automatico
Risparmio di manodopera.
Con sistema di carico e scarico semiautomatico o completamente automatico, ridurre la dipendenza dal lavoro, ridurre l'intensità del lavoro dell'operatore, rendere |
|
Sistema di compressione dell'aria
Speciale per il taglio laser, adotta compressore d'aria integrato, ricevitore d'aria, asciugatrice a freddo, elemento filtro, connessione diretta, design a bassa resistenza.fornendo una migliore prestazione di taglio.
|
|
Stabilizzatore di potenza
Una tensione instabile può causare lesioni mortali o malfunzionamento dell'attrezzatura, influenzare la produzione, causare ritardi di consegna e qualità instabile.
In casi gravi, possono verificarsi persino incidenti di sicurezza, causando ossa incommensurabili. Se la tensione di fabbrica oscilla molto o è instabile, è necessario utilizzare uno stabilizzatore di tensione. |
La macchina di taglio adotta un laser avanzato di marca famosa internazionale, che ha un'elettro-efficienza ottica elevata, risparmio di acqua e risparmio di energia.può rimanere senza manutenzione per molto tempo, risparmiare molto tempo e denaro e migliorare l'efficienza del lavoro.
Il telaio principale ha una tabella di lavoro a portiera, con un alto livello di rigidità, alta precisione e funzionamento stabile.La struttura del telaio è realizzata in acciaio di alta qualità con saldatura a nido di miele. La macchina utensile è ricotta, invecchiata due volte e lavorata da una fresatrice a portale su larga scala.elevata rigidità e stabilitàEsso soddisfa pienamente i requisiti di stabilità della macchina utensile in movimento ad alta velocità.
sono adottate le staffe a doppio lato ad alta precisione e la trazione a pinion e il binario di guida lineare,e il potente sistema di azionamento servomotore a doppia trazione viene utilizzato per garantire efficacemente la velocità e la precisione del taglio laser.
Inoltre può scegliere il tipo di tavolo da lavoro di scambio, il tasso di guasto è estremamente basso, il tempo di scambio è breve, migliora notevolmente l'efficienza della produzione.
| Modello | GNAT-6022 | GNAT-6035 |
| Lunghezza di taglio del tubo | 6000 mm | 6000 mm |
| Diametro della spina | 220 mm | 350 mm |
| Potenza del laser | 1000W~6000W | 1000W~6000W |
| Accelerazione massima di posizionamento | 10 M/S2 | 10 M/S2 |
| Precisione di posizionamento | ± 0,03 mm | ± 0,03 mm |
| Precisione di riposizionamento | ± 0,02 mm/m | ± 0,02 mm/m |
| Velocità dell'asse di rotazione | 80 giri | 80 giri |
