| MOQ: | 1 |
| prezzo: | Negoziabile |
| imballaggio standard: | Cartone |
| Periodo di consegna: | 90 giorni |
| metodo di pagamento: | L/C, T/T, D/P, D/A |
| Capacità di approvvigionamento: | 1 set/set ogni 15-35 giorni |

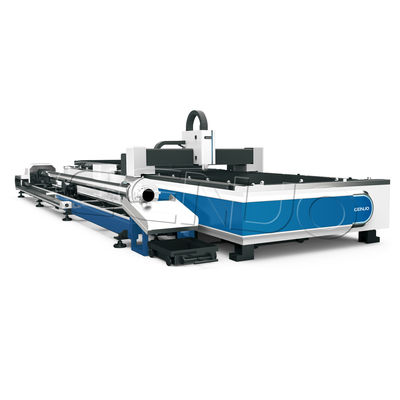

GENUO Versatile GNPT serie piastra e tubo macchina di taglio laser integrata ha molteplici funzioni e può tagliare lamiere e tubi metallici.Grazie alla conversione sicura e affidabile di GENUO della funzione di taglio di piastre e tubi, ha molteplici funzioni, precisione di lavorazione stabile, capacità di taglio efficiente, posizionamento preciso e risolve lo schema di taglio di più tipi di pezzi da lavoro.
Può risparmiare oltre il 50% di spazio e portare una maggiore efficienza produttiva.
Si tratta di una macchina di taglio laser multifunzionale con prestazioni ad alto costo.
1KW ~ 6KW facoltativo.
|
Attrezzature standard |
Attrezzature opzionali |
|
▼ sorgente laser Raycus o Max |
▽Fonte laser IPG o nLIGHT |
| ▼Testa di taglio laser WSX o RayTools | ▽Testa di taglio laser PRECITEC |
| ▼Φ220 Forno pneumatico automatico | ▽Sistema di controllo CNC Beckhoff |
| ▼Cornice ad alta resistenza alla tensione | ▽Cornice integrale nodulare in ghisa |
| ▼Leggero fascio di alluminio per l'aviazione | ▽Φ350 Forno pneumatico automatico |
| ▼Motovario riduttore planetario | ▽Reduttore planetario alfa |
| ▼YYC porta ingranaggi, HIWIN guide rail | ▽Racconto di Atlanta, rotaia Rexroth. |
| ▼Sistema di raffreddamento ad acqua Hanli | ▽Dispositivo regolatore di potenza |
| ▼Sistema di lubrificazione automatico | ▽Sistema di compressione dell'aria |
Taglio integrato a foglio di tubo, facile da scambiare, può non solo tagliare piastra piatta, ma anche soddisfare le esigenze degli utenti di tagliare tubo rotondo, tubo quadrato e scatola di formazione.
| Sostegno speciale | Chuck pneumatico |
| Evitare l'affacciamento e la deformazione dei tubi, migliorare la precisione del taglio e prolungare la durata di servizio del tubo | La forza di fissaggio è elevata e costante, senza scivolamento o scivolamento del tubo pesante, in modo da garantire la precisione di taglio |
|
Sistema funzionale di taglio dei tubi
Struttura pneumatica a doppio mandrino, con supporto speciale. Inoltre, è in grado di elaborare tubi quadrati, rettangolari, profili L, U e H. Dimensione: tubo rotondo Φ 50 mm-360 mm, lunghezza laterale quadrata del tubo 50*50 mm-250*250 mm.
L'elevata coppia e il grande servomotore ad inerzia consentono di raggiungere un'accelerazione più veloce e una velocità di scarico più elevata. |
|
Cornice modulare ad alto rendimento
Il telaio principale della macchina da taglio è saldato con acciaio strutturale al carbonio di alta qualità con resistenza alla trazione fino a 500 MPa,Dopo ricottura ad alta temperatura e invecchiamento naturale per eliminare lo stress di saldatura, prevenzione delle deformazioni, più durevole.
Poi dal centro di lavorazione a grandi dimensioni per la lavorazione di precisione.Legno opzionale per la macchina da fusione. |
| Generatore laser avanzato | Controllo CNC di taglio intelligente |
|
Configurazione standard di un generatore laser Raycus o MAX stabile ed efficiente. Progettazione modulare, sistema altamente integrato, privo di manutenzione, alta affidabilità.
La potenza del laser è regolabile continuamente, con elevata qualità del fascio e elevata stabilità del laser.Rispetto ad altri laser simili sul mercato, il nostro laser ha ovvi vantaggi.
|
L'intera serie di macchine per il taglio laser è dotata del software di controllo del taglio laser CypCut o del software di controllo del taglio laser ad altissima potenza HypCut.Con sistema di posizionamento visivo ad alta precisione e sistema CNC integrato successivamente.
È facile da usare e ha funzioni potenti, che possono soddisfare e applicarsi a varie occasioni di elaborazione.Opzionale Germania PA8000Sistema di taglio CNC Siemens |
| Legno di alluminio per l'aviazione | Testa laser esattamente abbinata |
|
La trave è realizzata in alluminio di qualità aeronautica, che viene lavorato con processo di stampaggio per estrusione e processo di invecchiamento termico,che rende l'intera macchina rigida e ha un'eccellente qualità superficiale e una buona robustezza.
|
Tutte le macchine di taglio laser Genuo sono dotate di serie di teste di taglio laser autofocalizzanti WXS o Raytools.con una lunghezza di 20 mm o più ma non superiore a 20 mm,.
|
|
|
Parti di trasmissione ad alta precisione
Reduttore di flangia speciale giapponese SHIMPO o francese Motovario, scaffale e pignone di precisione, guida lineare silenziosa.
Lasciate che la macchina funzioni in modo molto fluido ed efficiente. La produzione di parti meccaniche è notevolmente ridotta.
|
|
|
Componenti elettrici di qualità superiore
La macchina adotta un servomotore giapponese Fuji o Panasonic e guida fino a 6000r / min.
Gli accessori elettrici principali sono Schneider e
|
| Stabilizzatore di potenza | Collettore di polvere |
|
Una tensione instabile può causare lesioni mortali o malfunzionamento dell'attrezzatura, influenzare la produzione, causare ritardi di consegna e qualità instabile.
|
Il fumo e la polvere nocivi prodotti dal taglio laser sono molto dannosi per la salute umana e per i componenti principali della macchina. È quindi urgente scegliere un metodo di trattamento dei gas di scarico: il fumo e la polvere entrano nel sistema di filtraggio interno dell'apparecchiatura attraverso il tubo di fumo e vengono scaricati localmente.
|
|
Sistema di compressione dell'aria
Speciale per il taglio laser, adotta compressore d'aria integrato, ricevitore d'aria, asciugatrice a freddo, elemento filtro, connessione diretta, design a bassa resistenza.fornendo una migliore prestazione di taglio.
|
La macchina di taglio adotta un laser avanzato di marca famosa internazionale, che ha un'elettro-efficienza ottica elevata, risparmio di acqua e risparmio di energia.può rimanere senza manutenzione per molto tempo, risparmiare molto tempo e denaro e migliorare l'efficienza del lavoro.
Il telaio principale ha una tabella di lavoro a portiera, con un alto livello di rigidità, alta precisione e funzionamento stabile.La struttura del telaio è realizzata in acciaio di alta qualità con saldatura a nido di miele. La macchina utensile è ricotta, invecchiata due volte e lavorata da una fresatrice a portale su larga scala.elevata rigidità e stabilitàEsso soddisfa pienamente i requisiti di stabilità della macchina utensile in movimento ad alta velocità.
sono adottate le staffe a doppio lato ad alta precisione e la trazione a pinion e il binario di guida lineare,e il potente sistema di azionamento servomotore a doppia trazione viene utilizzato per garantire efficacemente la velocità e la precisione del taglio laser.
Inoltre può scegliere il tipo di tavolo da lavoro di scambio, il tasso di guasto è estremamente basso, il tempo di scambio è breve, migliora notevolmente l'efficienza della produzione.
| Modello | GNPT-3015 | GNPT-4020 | GNPT-6020 | GNPT-6025 |
| Distanza di taglio | 3000*1500 mm | 4000*2000 mm | 6000*2000 mm | 6000*2500 mm |
| Lunghezza di taglio del tubo | 6000 mm | 6000 mm | 6000 mm | 6000 mm |
| Diametro della spina | 160/220/320 mm | 160/220/320 mm | 160/220/320 mm | 160/220/320 mm |
| Potenza del laser | 1000W~6000W | 1000W~6000W | 1000W~6000W | 1000W~6000W |
| Accelerazione massima di posizionamento | 15 M/S2 | 15 M/S2 | 15 M/S2 | 15 M/S2 |
| Precisione di posizionamento | ± 0,03 mm | ± 0,03 mm | ± 0,03 mm | ± 0,03 mm |
| Precisione di riposizionamento | ± 0,02 mm / m | ± 0,02 mm / m | ± 0,02 mm / m | ± 0,02 mm / m |
Video
Video
|
|
| MOQ: | 1 |
| prezzo: | Negoziabile |
| imballaggio standard: | Cartone |
| Periodo di consegna: | 90 giorni |
| metodo di pagamento: | L/C, T/T, D/P, D/A |
| Capacità di approvvigionamento: | 1 set/set ogni 15-35 giorni |
GENUO Versatile GNPT serie piastra e tubo macchina di taglio laser integrata ha molteplici funzioni e può tagliare lamiere e tubi metallici.Grazie alla conversione sicura e affidabile di GENUO della funzione di taglio di piastre e tubi, ha molteplici funzioni, precisione di lavorazione stabile, capacità di taglio efficiente, posizionamento preciso e risolve lo schema di taglio di più tipi di pezzi da lavoro.
Può risparmiare oltre il 50% di spazio e portare una maggiore efficienza produttiva.
Si tratta di una macchina di taglio laser multifunzionale con prestazioni ad alto costo.
1KW ~ 6KW facoltativo.
|
Attrezzature standard |
Attrezzature opzionali |
|
▼ sorgente laser Raycus o Max |
▽Fonte laser IPG o nLIGHT |
| ▼Testa di taglio laser WSX o RayTools | ▽Testa di taglio laser PRECITEC |
| ▼Φ220 Forno pneumatico automatico | ▽Sistema di controllo CNC Beckhoff |
| ▼Cornice ad alta resistenza alla tensione | ▽Cornice integrale nodulare in ghisa |
| ▼Leggero fascio di alluminio per l'aviazione | ▽Φ350 Forno pneumatico automatico |
| ▼Motovario riduttore planetario | ▽Reduttore planetario alfa |
| ▼YYC porta ingranaggi, HIWIN guide rail | ▽Racconto di Atlanta, rotaia Rexroth. |
| ▼Sistema di raffreddamento ad acqua Hanli | ▽Dispositivo regolatore di potenza |
| ▼Sistema di lubrificazione automatico | ▽Sistema di compressione dell'aria |
Taglio integrato a foglio di tubo, facile da scambiare, può non solo tagliare piastra piatta, ma anche soddisfare le esigenze degli utenti di tagliare tubo rotondo, tubo quadrato e scatola di formazione.
| Sostegno speciale | Chuck pneumatico |
| Evitare l'affacciamento e la deformazione dei tubi, migliorare la precisione del taglio e prolungare la durata di servizio del tubo | La forza di fissaggio è elevata e costante, senza scivolamento o scivolamento del tubo pesante, in modo da garantire la precisione di taglio |
|
Sistema funzionale di taglio dei tubi
Struttura pneumatica a doppio mandrino, con supporto speciale. Inoltre, è in grado di elaborare tubi quadrati, rettangolari, profili L, U e H. Dimensione: tubo rotondo Φ 50 mm-360 mm, lunghezza laterale quadrata del tubo 50*50 mm-250*250 mm.
L'elevata coppia e il grande servomotore ad inerzia consentono di raggiungere un'accelerazione più veloce e una velocità di scarico più elevata. |
|
Cornice modulare ad alto rendimento
Il telaio principale della macchina da taglio è saldato con acciaio strutturale al carbonio di alta qualità con resistenza alla trazione fino a 500 MPa,Dopo ricottura ad alta temperatura e invecchiamento naturale per eliminare lo stress di saldatura, prevenzione delle deformazioni, più durevole.
Poi dal centro di lavorazione a grandi dimensioni per la lavorazione di precisione.Legno opzionale per la macchina da fusione. |
| Generatore laser avanzato | Controllo CNC di taglio intelligente |
|
Configurazione standard di un generatore laser Raycus o MAX stabile ed efficiente. Progettazione modulare, sistema altamente integrato, privo di manutenzione, alta affidabilità.
La potenza del laser è regolabile continuamente, con elevata qualità del fascio e elevata stabilità del laser.Rispetto ad altri laser simili sul mercato, il nostro laser ha ovvi vantaggi.
|
L'intera serie di macchine per il taglio laser è dotata del software di controllo del taglio laser CypCut o del software di controllo del taglio laser ad altissima potenza HypCut.Con sistema di posizionamento visivo ad alta precisione e sistema CNC integrato successivamente.
È facile da usare e ha funzioni potenti, che possono soddisfare e applicarsi a varie occasioni di elaborazione.Opzionale Germania PA8000Sistema di taglio CNC Siemens |
| Legno di alluminio per l'aviazione | Testa laser esattamente abbinata |
|
La trave è realizzata in alluminio di qualità aeronautica, che viene lavorato con processo di stampaggio per estrusione e processo di invecchiamento termico,che rende l'intera macchina rigida e ha un'eccellente qualità superficiale e una buona robustezza.
|
Tutte le macchine di taglio laser Genuo sono dotate di serie di teste di taglio laser autofocalizzanti WXS o Raytools.con una lunghezza di 20 mm o più ma non superiore a 20 mm,.
|
|
|
Parti di trasmissione ad alta precisione
Reduttore di flangia speciale giapponese SHIMPO o francese Motovario, scaffale e pignone di precisione, guida lineare silenziosa.
Lasciate che la macchina funzioni in modo molto fluido ed efficiente. La produzione di parti meccaniche è notevolmente ridotta.
|
|
|
Componenti elettrici di qualità superiore
La macchina adotta un servomotore giapponese Fuji o Panasonic e guida fino a 6000r / min.
Gli accessori elettrici principali sono Schneider e
|
| Stabilizzatore di potenza | Collettore di polvere |
|
Una tensione instabile può causare lesioni mortali o malfunzionamento dell'attrezzatura, influenzare la produzione, causare ritardi di consegna e qualità instabile.
|
Il fumo e la polvere nocivi prodotti dal taglio laser sono molto dannosi per la salute umana e per i componenti principali della macchina. È quindi urgente scegliere un metodo di trattamento dei gas di scarico: il fumo e la polvere entrano nel sistema di filtraggio interno dell'apparecchiatura attraverso il tubo di fumo e vengono scaricati localmente.
|
|
Sistema di compressione dell'aria
Speciale per il taglio laser, adotta compressore d'aria integrato, ricevitore d'aria, asciugatrice a freddo, elemento filtro, connessione diretta, design a bassa resistenza.fornendo una migliore prestazione di taglio.
|
La macchina di taglio adotta un laser avanzato di marca famosa internazionale, che ha un'elettro-efficienza ottica elevata, risparmio di acqua e risparmio di energia.può rimanere senza manutenzione per molto tempo, risparmiare molto tempo e denaro e migliorare l'efficienza del lavoro.
Il telaio principale ha una tabella di lavoro a portiera, con un alto livello di rigidità, alta precisione e funzionamento stabile.La struttura del telaio è realizzata in acciaio di alta qualità con saldatura a nido di miele. La macchina utensile è ricotta, invecchiata due volte e lavorata da una fresatrice a portale su larga scala.elevata rigidità e stabilitàEsso soddisfa pienamente i requisiti di stabilità della macchina utensile in movimento ad alta velocità.
sono adottate le staffe a doppio lato ad alta precisione e la trazione a pinion e il binario di guida lineare,e il potente sistema di azionamento servomotore a doppia trazione viene utilizzato per garantire efficacemente la velocità e la precisione del taglio laser.
Inoltre può scegliere il tipo di tavolo da lavoro di scambio, il tasso di guasto è estremamente basso, il tempo di scambio è breve, migliora notevolmente l'efficienza della produzione.
| Modello | GNPT-3015 | GNPT-4020 | GNPT-6020 | GNPT-6025 |
| Distanza di taglio | 3000*1500 mm | 4000*2000 mm | 6000*2000 mm | 6000*2500 mm |
| Lunghezza di taglio del tubo | 6000 mm | 6000 mm | 6000 mm | 6000 mm |
| Diametro della spina | 160/220/320 mm | 160/220/320 mm | 160/220/320 mm | 160/220/320 mm |
| Potenza del laser | 1000W~6000W | 1000W~6000W | 1000W~6000W | 1000W~6000W |
| Accelerazione massima di posizionamento | 15 M/S2 | 15 M/S2 | 15 M/S2 | 15 M/S2 |
| Precisione di posizionamento | ± 0,03 mm | ± 0,03 mm | ± 0,03 mm | ± 0,03 mm |
| Precisione di riposizionamento | ± 0,02 mm / m | ± 0,02 mm / m | ± 0,02 mm / m | ± 0,02 mm / m |
